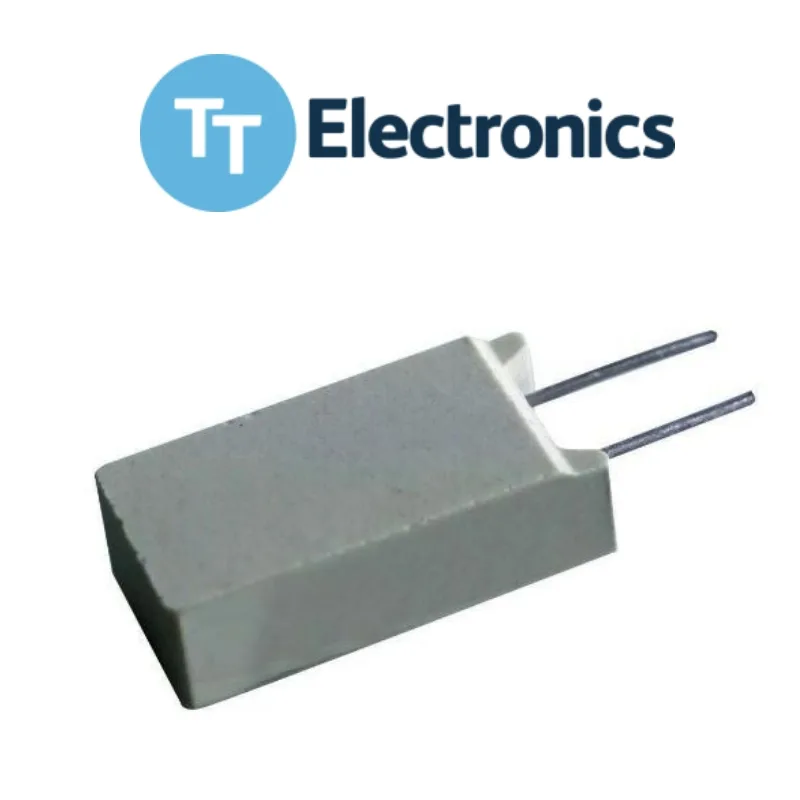

SQM 系列是 TT Electronics 旗下 BI Technologies 推出的阻燃型径向引线功率电阻，包含线绕、金属氧化膜两种电阻芯体方案，功率覆盖 2W‑10W，具备优异的抗过载能力，陶瓷阻燃外壳，PCB 占用空间紧凑，全系列无铅，符合 RoHS 环保指令，适合工业电源、驱动设备等大功率电路使用。
产品特点
- 功率等级：2W、3W、5W、7W、10W 多档位可选
- 阻值覆盖范围广：0.1Ω～200kΩ；低阻值选用线绕结构，高阻值选用金属氧化膜结构
- 强大抗过载性能，适合冲击、瞬时大电流工况
- 陶瓷阻燃壳体，过载条件下不会燃烧、不喷出炽热颗粒，安全性高
- 径向直插封装，板上占用面积小，便于 PCB 布局
- 全部器件无铅，满足欧盟 RoHS 环保法规要求
- 引线为镀锡铜材质，满足 IEC 60115‑1 机械强度与可焊性标准；本体涂层及丝印标识耐常规工业溶剂清洗
电气规格
- 额定功率（70℃环境）：2W~10W
- 限制元件电压：150V‑750V，视型号不同
- 阻值公差：±5%，优先 E24 标准阻值
- 温度系数：＜20Ω 为 400 ppm/℃，≥20Ω 为 350 ppm/℃
- 隔离电压：1000V
- 工作环境温度：‑55℃ ~ +155℃
- 具备完善热阻抗参数，用于整机热设计评估
产品结构
电阻以高纯陶瓷棒为基体，采用压配金属端盖。根据阻值不同，内部元件分为线绕或金属氧化膜沉积薄膜；引线焊接于端盖，整体封装在陶瓷外壳内，内部填充防火绝缘水泥。外壳表面印刷功率、阻值与公差编码，便于识别。
典型应用场景
- 工业开关电源、充电器
- 变频器、电机驱动电路
- 电源回路限流、预充电、泄放负载
- 设备功率负载、浪涌抑制
- 通用工业功率电子设备
